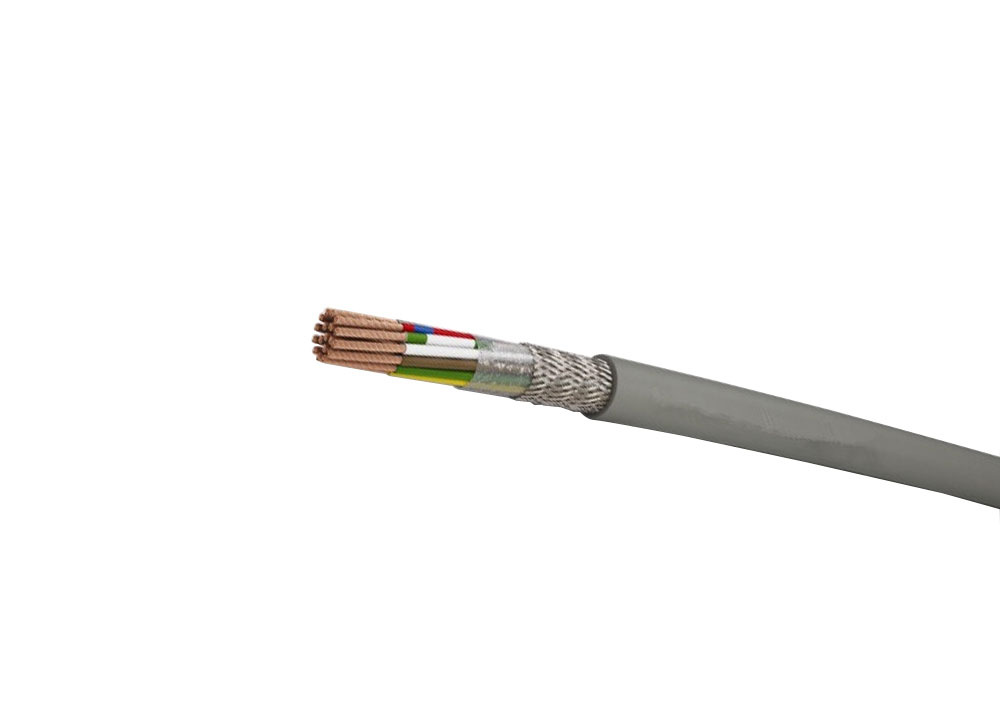

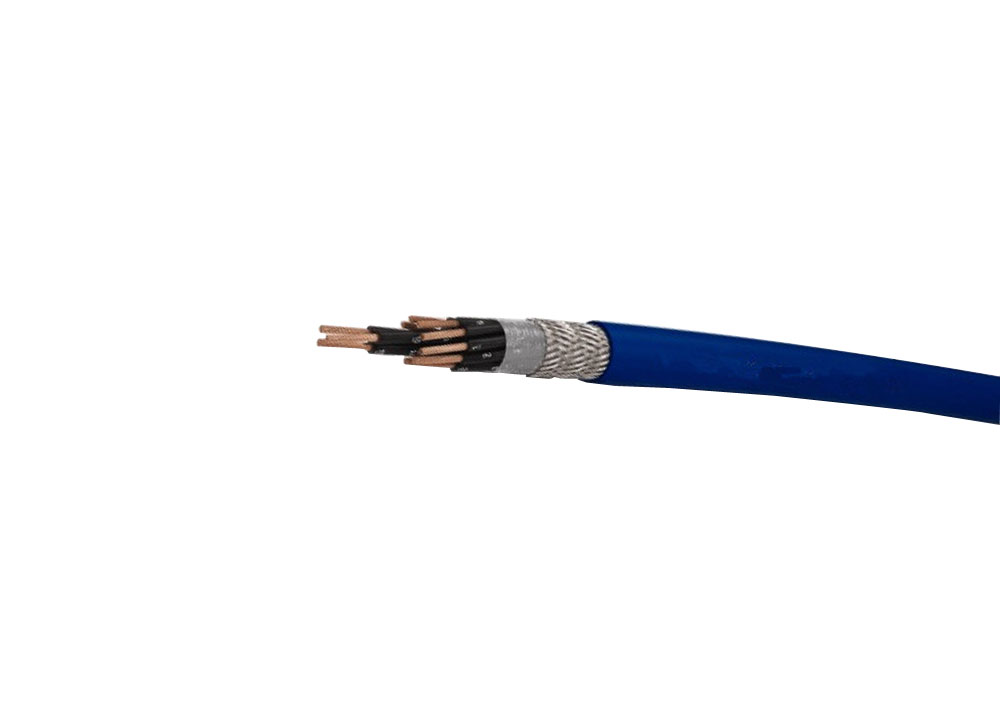

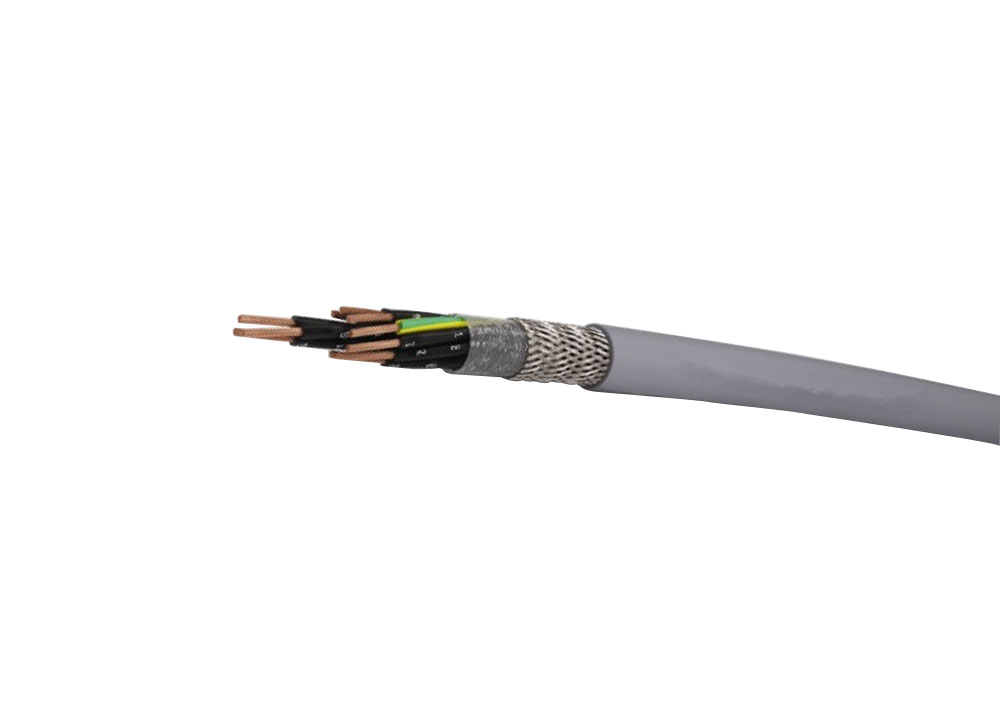

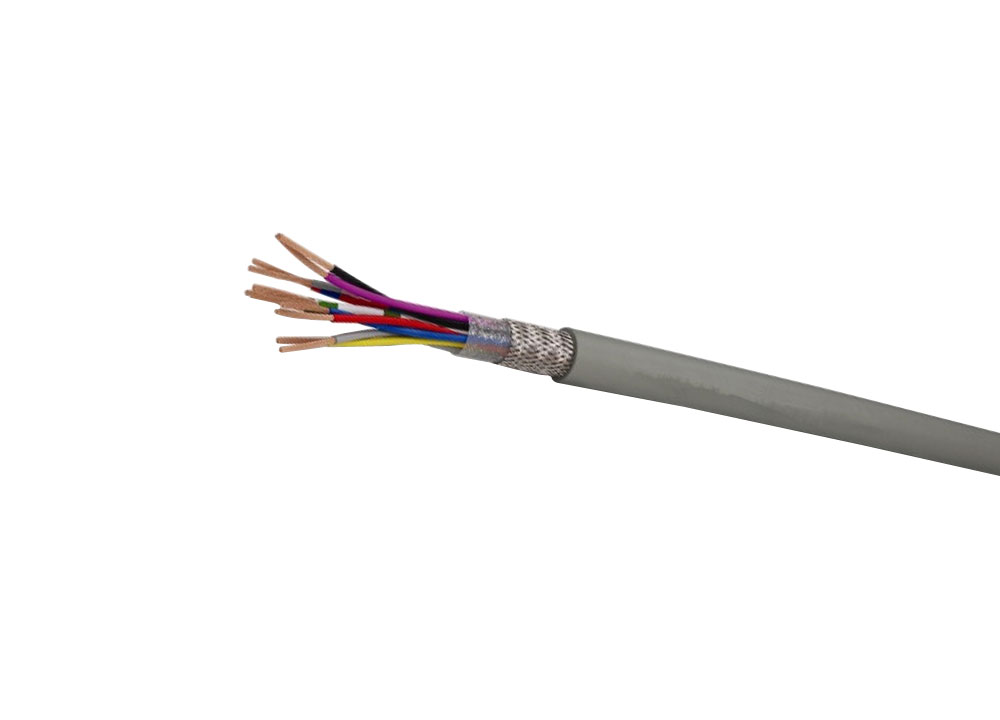

Flexible Shielded Control Cable

Conductor:
Stranded Copper Conductor of Class 5/6 (Flexible)
Insulation:
PVC Compound
Insulation Color:
Red, Blue, Grey, Yellow/Green or as request
Sheath:
PVC Compound
Sheath Color:
White, Black, Grey
Shielding(Screen):
Aluminum Alloy, Tinned Copper, Pure Copper
Nominal Voltage:
300/500V, 450/750 V

Send E-mail chat online

Pdf Download

Description

Description	Multicore Flexible Shielding Cable
Conductor:	Stranded Copper Conductor of Class 5/6 (Flexible)
Insulation:	PVC Compound
Insulation Color	Red, Blue, Grey, Yellow/Green or as request
Sheath	PVC Compound
Sheath Color	White, Black, Grey
Shielding(Screen)	Aluminum Alloy, Tinned Copper, Pure Copper
Temperature Range:	-30 - 70℃
Nominal Voltage:	300/500V, 450/750 V
Test Voltage:	2000 V
Minimal Bending Radius:	4D for D < 8 mm 5D for 8 - 12 mm 6D for D > 12
Standard	IEC 60552

Technical Data

Cores x conductor cross-section	External diameter	Cu weight	Cable weight
	approx.		approx.
N x mm²	mm	kg/km	kg/km
2 x 0,5	5,3	32	45
3 x 0,5	5,6	39	55
4 x 0,5	6,3	46	61
5 x 0,5	6,6	52	74
6 x 0,5	7,2	66	89
7 x 0,5	7,6	68	98
8 x 0,5	8,3	80	117
10 x 0,5	9	81	135
12 x 0,5	9,5	117	157
14 x 0,5	10,4	122	190
16 x 0,5	11,2	123	210
18 x 0,5	11	156	217
20 x 0,5	11,8	173	240
21 x 0,5	12,3	189	250
24 x 0,5	13	236	300
25 x 0,5	13,6	250	314
30 x 0,5	14	297	360
32 x 0,5	15,2	301	425
34 x 0,5	15,3	312	433
36 x 0,5	15,7	320	446
40 x 0,5	16,5	343	475
50 x 0,5	18,4	407	573

2 x 0,75	6,2	39	59
3 x 0,75	6,2	49	66
4 x 0,75	6,7	57	77
5 x 0,75	7,4	70	93
6 x 0,75	8	78	113
7 x 0,75	8,6	98	130
8 x 0,75	9,2	16	145
10 x 0,75	10,3	140	180
12 x 0,75	10,7	151	202
14 x 0,75	11,4	144	225
16 x 0,75	12	172	275
18 x 0,75	12,8	207	292
20 x 0,75	13,4	220	320
24 x 0,75	15,5	250	435
25 x 0,75	15,6	271	415
27 x 0,75	15,8	287	435
30 x 0,75	16,1	297	450
32 x0,75	16,6	330	484
34 x 0,75	17,2	370	535
37 x 0,75	18,1	386	592
42 x 0,75	18,8	430	610
50 x 0,75	20,8	480	777
61 x 0,75	23,7	555	900

2 x 1	6,7	55	65
3 x 1	7	70	80
4 x 1	7,1	80	98
5 x 1	8,5	95	127
6 x 1	9,1	105	144
7 x 1	9,7	120	158
8 x 1	11	130	197
10 x 1	12	138	232
12 x 1	12,4	186	260
14 x 1	13	198	302
16 x 1	13,9	203	346
18 x 1	14,5	245	380
20 x 1	15,8	286	440
25 x 1	18	342	534
34 x 1	20,6	440	741
37 x 1	21	485	790
50 x 1	24,2	626	1205
61 x 1	27,3	710	1205

2 x 1,5	7,3	65	88
3 x 1,5	7,7	90	100
4 x 1,5	8,3	110	126
5 x 1,5	9,4	125	160
7 x 1,5	10,7	159	208
8 x 1,5	12	172	244
10 x 1,5	13,4	193	315
12 x 1,5	13,6	254	338
14 x 1,5	13,7	272	383
16 x 1,5	14,3	285	424
18 x 1,5	16,3	367	479
21 x 1,5	17	424	560
24 x 1,5	19,7	448	690
25 x 1,5	20,3	492	705
34 x 1,5	21,3	683	950
42 x 1,5	25,8	782	160
50 x 1,5	26,7	977	1290
61 x 1,5	29,1	1120	1705

2 x 2,5	9	98	130
3 x 2,5	9,9	148	167
4 x 2,5	10,2	174	195
5 x 2,5	11,6	200	223
7 x 2,5	13,7	235	344
10 x 2,5	15,8	335	460
12 x 2,5	18,2	440	570
18 x 2,5	19	569	978
25 x 2,5	22,2	827	1358

3 x 4	11,5	178	245
4 x 4	12,9	290	310
5 x 4	14,3	328	385
7 x 4	15,4	355	500

3 x 6	13	240	315
4 x 6	14,7	360	415
5 x 6	16,4	441	509
7 x 6	18	505	672

3 x 10	16,9	371	490
4 x 10	18,9	535	731
5 x 10	20,7	714	853
7 x 10	22,6	820	1291

4 x 16	20,8	809	993
5 x 16	22,9	1050	1295
7 x 16	24,8	1470	1813
